玻璃中热膨胀系数、玻璃化转变温度和软化点检测方案

来源：  |  发表于：04-05  |  浏览次数：0

方案摘要

热膨胀系数（CTE）、玻璃化转变温度和软化点是表征玻璃材料性能的关键参数。而推杆式热膨胀仪则能简便快速的测试这些性能。差动传感器的最优化设计使得仪器即使是在没有额外恒温设备时都可以提供超高重现性。仪器采用卧式设计，这种设计的优点在于炉子容易操作，装载样品简便。即使非理想尺寸的样品都可以很轻松的放进管状样品支架的凹槽中。热电偶直接接近样品测温，保证温度测量的重复性。同时该仪器的c-DTA功能使得仪器在测试热膨胀系数的同时还能测得样品的吸放热效应。

方案详情

用推杆式热膨胀仪检测玻璃的热膨胀系数、玻璃化转变温度和软化点性能

玻璃材料的热性能

热膨胀系数（CTE）、玻璃化转变温度和软化点是表征玻璃材料性能的关键参数。而推杆式热膨胀仪则能简便快速的测试这些性能。

DIL0809PC热膨胀仪操作十分简便，极广泛的应用领域，优异的测试性能等等。差动传感器的最优化设计使得仪器即使是在没有额外恒温设备时都可以提供超高重现性。该仪器是在一定的温度程序、负载力接近于零的情况下，测量样品的尺寸变化随温度或时间的函数关系。仪器采用卧式设计，这种设计的优点在于炉子容易操作，装载样品简便。即使非理想尺寸的样品都可以很轻松的放进管状样品支架的凹槽中。热电偶直接接近样品测温，保证温度测量的重复性。同时该仪器的c-DTA功能使得仪器在测试热膨胀系数的同时还能测得样品的吸放热效应。

具体实验操作步骤如下：

1、按实验要求用切割机或其他工具将测试样品制备成Φ(6～8)×50的圆柱体或(6～8)×(6～8)×50方形体；因制备工艺不同，测试样品实际长度可能不够或多于50mm少许，此时应记录下样品长度的实际数值，备用。

2、开启仪器电源，推开炉膛，露出试样架，将样品放入试样架样品放置处，样品应与试样架保持平行，同时也应与位移顶杆端面良好接触（注：取样时步骤相反），放入步骤如下图：

3、观察位移显示仪表，看其数值是否在2000左右，若是偏大或偏小，则需调节位移调节旋钮，数据合适可跳过此步。（注：部份仪器不具备此功能；）

4、推动炉膛，使试样架试样处于炉膛加热区中心区域，接着按下仪器面板上“工作启动”按钮，此时面板上绿色工作指示灯点亮,接着将仪器静置5～10分钟，等待位移显示表读数彻底稳定。

5、在测试软件的参数设置窗口，可直接通过“控温曲线”项来设定控温曲线。

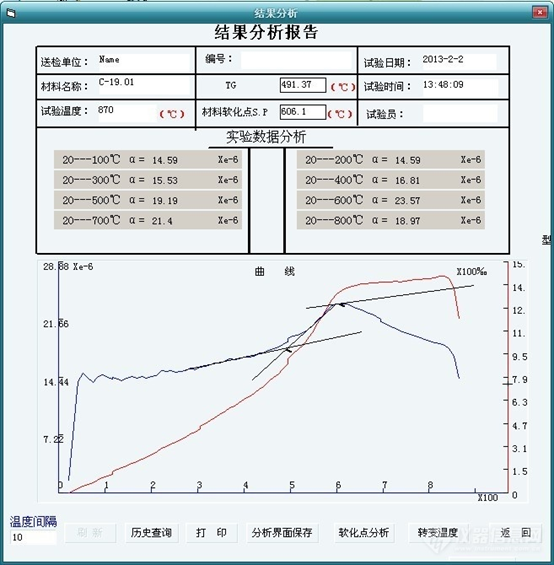

将样品长度，终止温度实验参数填写完毕后点击“试验控制”项中的“试验开始”按钮，此时仪器开始升温，并自动记录、处理数据。测试软件会自动处理计算测试样品各温度点下的平均线膨胀系数
